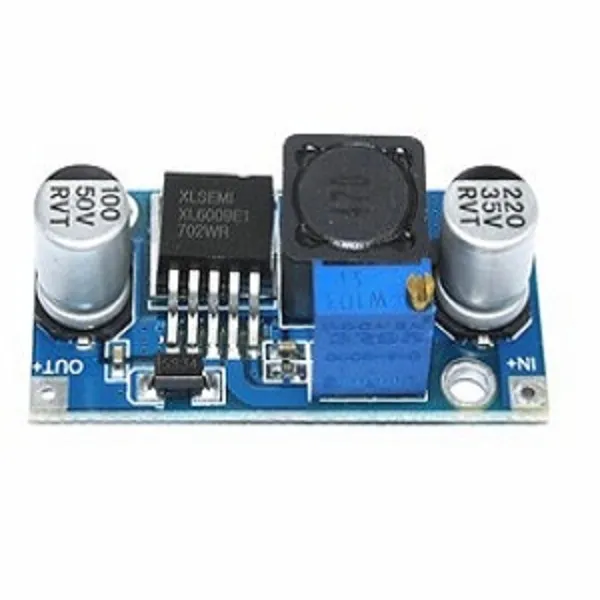

ماژول مبدل افزاینده مدل DC-DC XL6009.LM2577

ماژول مبدل افزاینده DC-DC XL6009/LM2577: ارتقای توان با راندمان بالا

در دنیای الکترونیک، نیاز به منابع تغذیه پایدار و قابل تنظیم همواره یک چالش اساسی بوده است. ماژول مبدل افزاینده DC-DC XL6009/LM2577، راه‌حلی کارآمد و مقرون‌به‌صرفه برای دستیابی به ولتاژهای بالاتر از منبع تغذیه اولیه ارائه می‌دهد. این ماژول با استفاده از توپولوژی بوست (Boost)، قادر است ولتاژ DC ورودی را تا سطوح مورد نظر افزایش دهد و در طیف گسترده‌ای از کاربردها مورد استفاده قرار گیرد.

عملکرد و مکانیزم:

مبدل افزاینده DC-DC، نوعی مدار الکترونیکی است که با ذخیره انرژی در یک سلف و سپس رهاسازی آن در ولتاژ بالاتر، عمل افزایش ولتاژ را انجام می‌دهد. ماژول XL6009/LM2577 با بهره‌گیری از این اصل، می‌تواند ولتاژ ورودی را، بسته به تنظیمات و محدودیت‌های قطعات، به میزان قابل توجهی افزایش دهد. این فرآیند به کمک یک سوئیچ (معمولاً یک ماسفت) انجام می‌شود که با سرعت بالا روشن و خاموش شده و جریان سلف را کنترل می‌کند. یک دیود شاتکی نیز در مسیر خروجی قرار گرفته تا از بازگشت جریان به سمت ورودی جلوگیری کند و راندمان کلی مدار را بهبود بخشد.

ویژگی‌های کلیدی و مزایا:

• افزایش ولتاژ قابل تنظیم: با استفاده از پتانسیومتر موجود بر روی ماژول، می‌توان ولتاژ خروجی را به دقت تنظیم کرد. این قابلیت، امکان استفاده از ماژول را در کاربردهای متنوعی که نیاز به ولتاژهای خاص دارند، فراهم می‌سازد.
• ولتاژ ورودی و خروجی گسترده: ماژول XL6009/LM2577 از ولتاژهای ورودی متنوعی پشتیبانی می‌کند و می‌تواند ولتاژ خروجی را در محدوده وسیعی تنظیم کند. این انعطاف‌پذیری، امکان استفاده از ماژول را با انواع منابع تغذیه و بارهای مختلف فراهم می‌کند.
• راندمان بالا: طراحی بهینه مدار و استفاده از قطعات با کیفیت، موجب شده تا این ماژول از راندمان بالایی برخوردار باشد. این امر منجر به کاهش اتلاف انرژی و تولید حرارت کمتر می‌شود.
• حفاظت‌های داخلی: برخی از مدل‌های ماژول XL6009/LM2577 دارای حفاظت‌های داخلی در برابر اتصال کوتاه، ولتاژ بیش از حد و جریان بیش از حد هستند. این ویژگی‌ها، ایمنی و پایداری مدار را تضمین می‌کنند.
• ابعاد کوچک و نصب آسان: ابعاد کوچک این ماژول، امکان استفاده از آن را در فضاهای محدود فراهم می‌کند. همچنین، نصب و راه‌اندازی آن بسیار آسان است و نیاز به دانش فنی پیچیده‌ای ندارد.
• هزینه مقرون‌به‌صرفه: ماژول XL6009/LM2577 با ارائه عملکردی قابل قبول و ویژگی‌های کاربردی، از نظر اقتصادی نیز گزینه‌ای مناسب محسوب می‌شود.
• پایداری و قابلیت اطمینان: این ماژول با استفاده از قطعات با کیفیت ساخته شده و در شرایط مختلف عملکردی پایدار و قابل اعتماد ارائه می‌دهد.
• سازگاری گسترده: قابلیت سازگاری با طیف وسیعی از میکروکنترلرها، سنسورها و سایر قطعات الکترونیکی، این ماژول را به یک انتخاب ایده‌آل برای پروژه‌های مختلف تبدیل کرده است.

کاربردها:

ماژول مبدل افزاینده DC-DC XL6009/LM2577 در طیف گسترده‌ای از کاربردها مورد استفاده قرار می‌گیرد، از جمله:

• سیستم‌های خورشیدی: افزایش ولتاژ خروجی پنل‌های خورشیدی برای شارژ باتری‌ها یا تغذیه اینورترها.
• خودروهای الکتریکی: افزایش ولتاژ باتری برای تغذیه موتور الکتریکی یا سایر سیستم‌های جانبی.
• منابع تغذیه قابل حمل: ایجاد ولتاژهای بالاتر از باتری‌های کوچک برای تغذیه دستگاه‌های الکترونیکی.
• LED درایورها: تامین ولتاژ مورد نیاز برای روشن کردن LEDهای پرقدرت.
• سیستم‌های صوتی: تقویت ولتاژ برای تغذیه آمپلی‌فایرهای صوتی.
• رباتیک: تامین ولتاژهای مورد نیاز برای موتورها و سنسورهای ربات‌ها.
• پروژه‌های DIY الکترونیک: ایجاد ولتاژ دلخواه برای پروژه‌های مختلف الکترونیکی.
• تجهیزات آزمایشگاهی: تامین ولتاژهای قابل تنظیم برای آزمایش و اندازه‌گیری مدارهای الکترونیکی.
• دستگاه‌های مخابراتی: تامین ولتاژ مورد نیاز برای تقویت‌کننده‌ها و سایر تجهیزات مخابراتی.
• سیستم‌های نورپردازی: ایجاد ولتاژهای مختلف برای کنترل نورپردازی LED ها و سایر منابع نور.
• راه اندازی موتورهای DC: تامین ولتاژ مورد نیاز برای راه اندازی موتورهای DC کوچک و کنترل سرعت آنها.
• شارژر باتری: طراحی و ساخت شارژرهای باتری با ولتاژ خروجی قابل تنظیم.
• تغذیه تجهیزات پزشکی: استفاده در تجهیزات پزشکی که نیاز به ولتاژهای خاص و پایدار دارند.
• سیستم های قدرت DC کوچک: ایجاد یک سیستم قدرت DC کوچک برای کاربردهای خانگی یا صنعتی.

مشخصات فنی:

• چیپ اصلی: XL6009/LM2577
• ولتاژ ورودی: بسته به مدل (معمولاً 3V-32V)
• ولتاژ خروجی: بسته به مدل (معمولاً 5V-35V)
• جریان خروجی: بسته به مدل (معمولاً تا 4A، با هیت‌سینک مناسب)
• بازده: تا 94% (بسته به شرایط)
• فرکانس سوئیچینگ: معمولاً 400kHz
• دمای کاری: -40°C تا +85°C
• حفاظت‌ها: اتصال کوتاه، ولتاژ بیش از حد، جریان بیش از حد (در برخی مدل‌ها)

نکات مهم در استفاده:

• انتخاب مدل مناسب: قبل از استفاده، مطمئن شوید که مدل ماژول با نیازهای ولتاژ و جریان شما مطابقت دارد.
• هیت‌سینک: در جریان‌های بالا، استفاده از هیت‌سینک برای خنک کردن آی‌سی و سایر قطعات ضروری است.
• سیم‌کشی صحیح: از سیم‌کشی صحیح و اصولی اطمینان حاصل کنید تا از بروز مشکلات جلوگیری شود.
• تنظیم ولتاژ خروجی: قبل از اتصال بار، ولتاژ خروجی را با استفاده از پتانسیومتر تنظیم کنید.
• محدودیت‌های جریان: به محدودیت‌های جریان ماژول توجه داشته باشید و از کشیدن جریان بیش از حد مجاز خودداری کنید.
• قطبیت صحیح: در اتصال ورودی و خروجی، به قطبیت صحیح دقت کنید. اتصال اشتباه می‌تواند به ماژول آسیب برساند.
• دمای محیط: ماژول را در دمای مناسب محیط نگهداری کنید و از قرار دادن آن در معرض دمای بسیار بالا یا پایین خودداری کنید.
• استفاده از فیلتر: در صورت نیاز به ولتاژ خروجی صاف‌تر، از یک فیلتر خروجی استفاده کنید.
• بررسی دیتاشیت: قبل از استفاده، دیتاشیت آی‌سی XL6009 یا LM2577 را مطالعه کنید تا از تمام مشخصات و محدودیت‌های آن آگاه شوید.

نتیجه‌گیری:

ماژول مبدل افزاینده DC-DC XL6009/LM2577 با ارائه ترکیبی از کارایی، انعطاف‌پذیری و قیمت مناسب، به یک انتخاب محبوب برای طیف گسترده‌ای از کاربردها تبدیل شده است. خواه یک مهندس الکترونیک باشید، یک علاقه‌مند به پروژه‌های DIY، یا یک کاربر حرفه‌ای، این ماژول می‌تواند نیازهای شما را در زمینه تامین ولتاژهای بالاتر از منبع تغذیه اولیه برآورده سازد. با رعایت نکات ایمنی و فنی، می‌توانید از این ماژول به بهترین نحو استفاده کنید و از مزایای آن بهره‌مند شوید.
